Abbiamo fornito ed installato impianto di evacuazione fumi al servizio di motore endotermico e di caldaie per la produzione vapore.

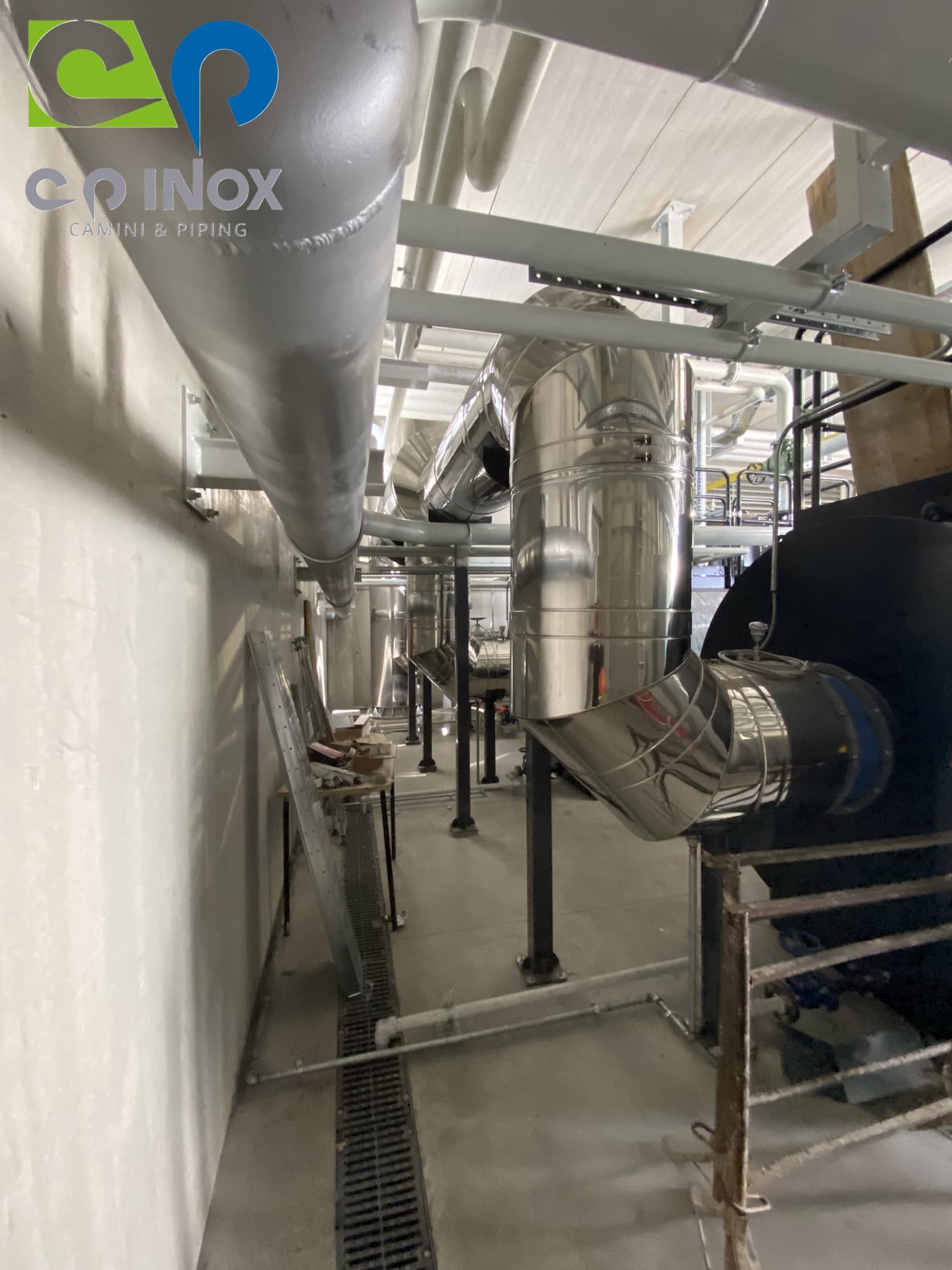

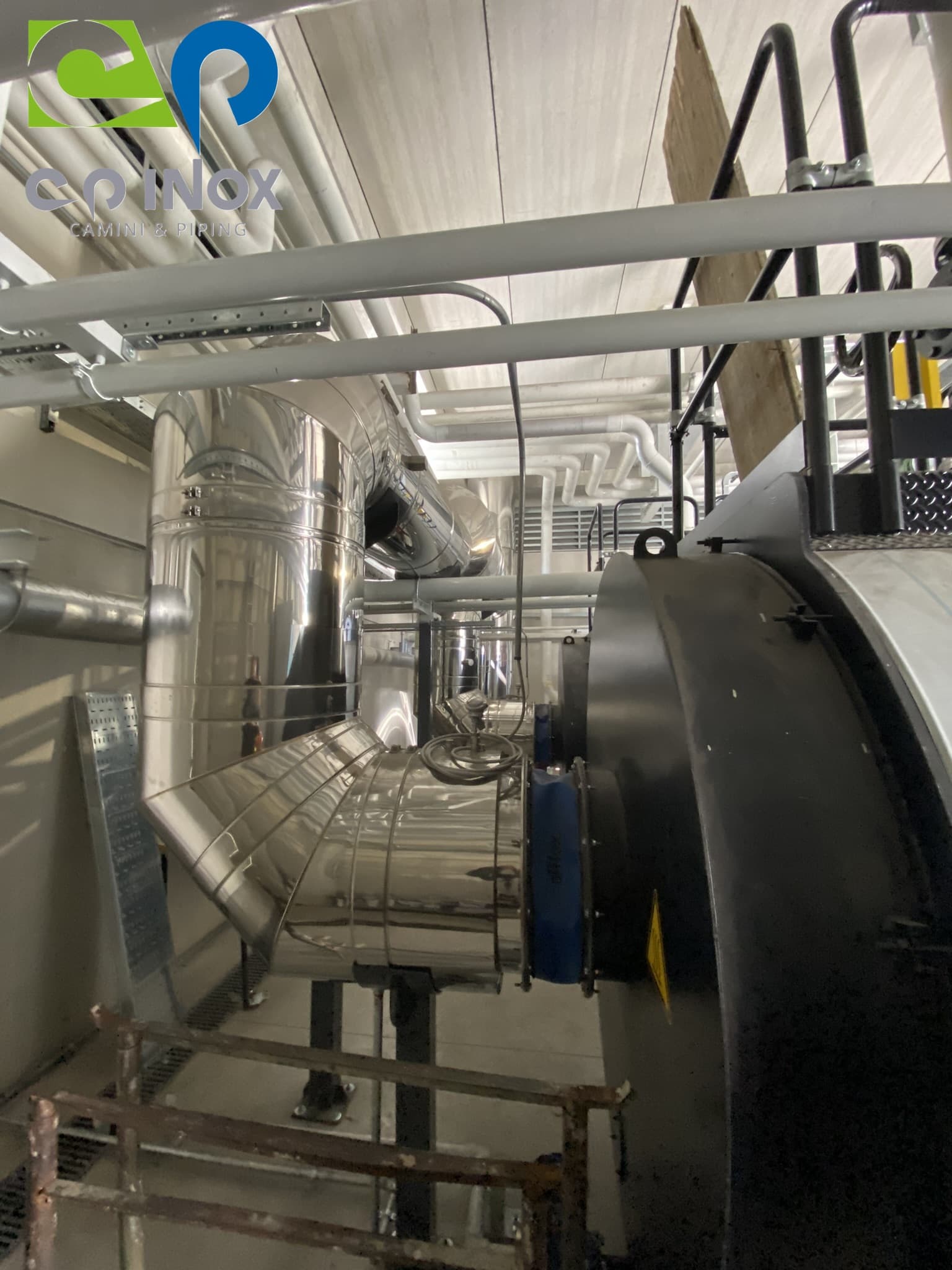

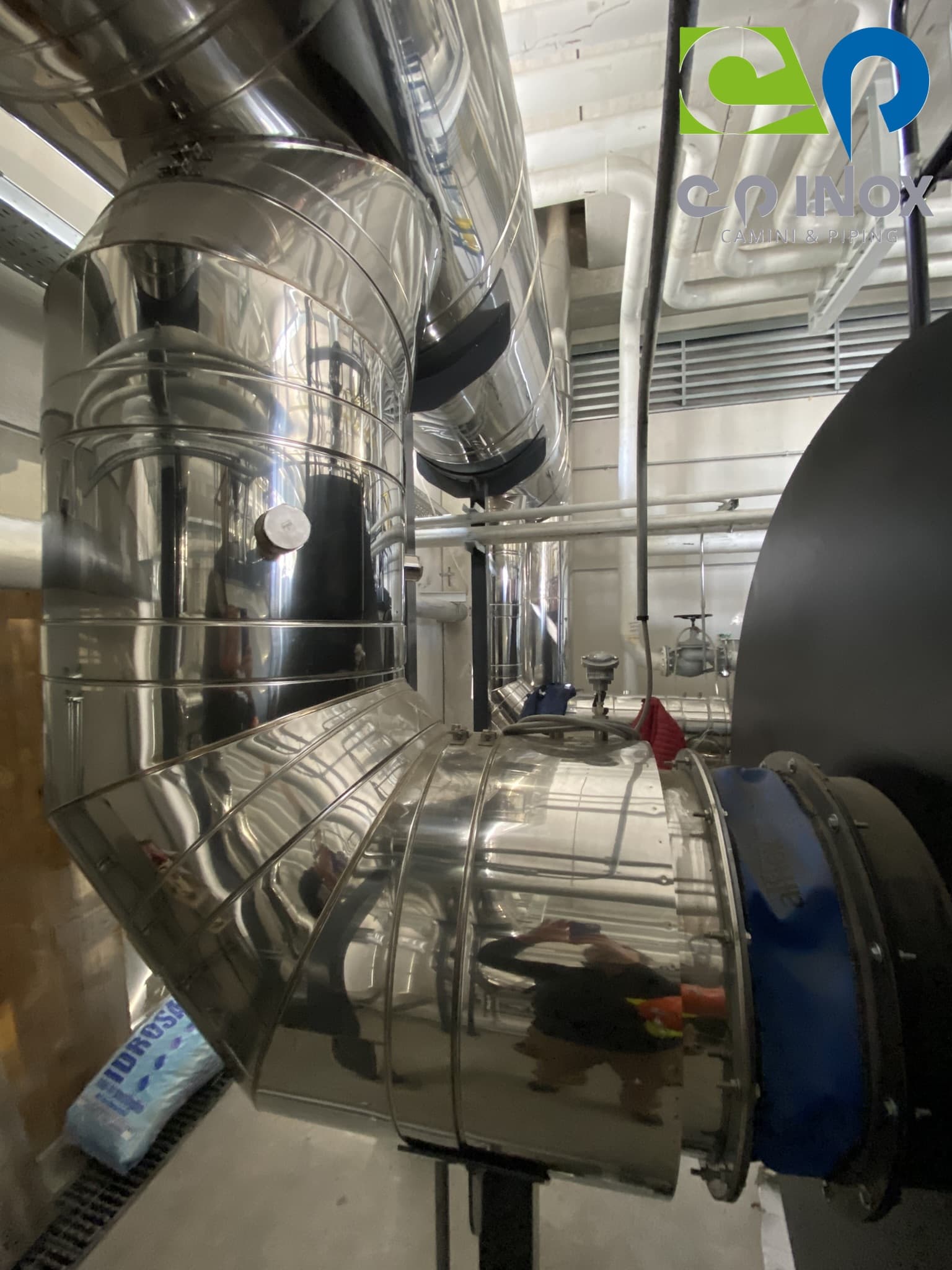

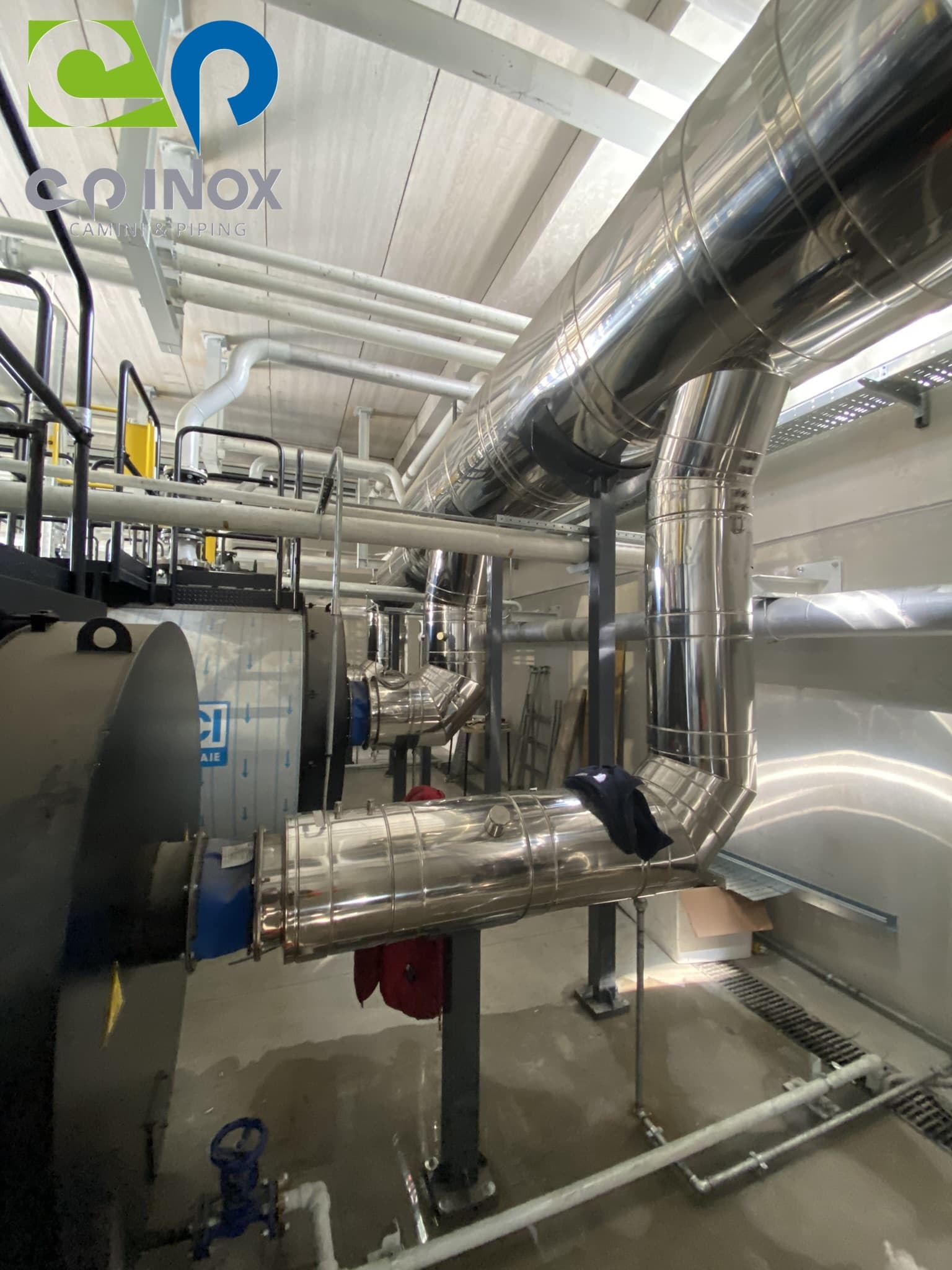

CENTRALE TERMICA

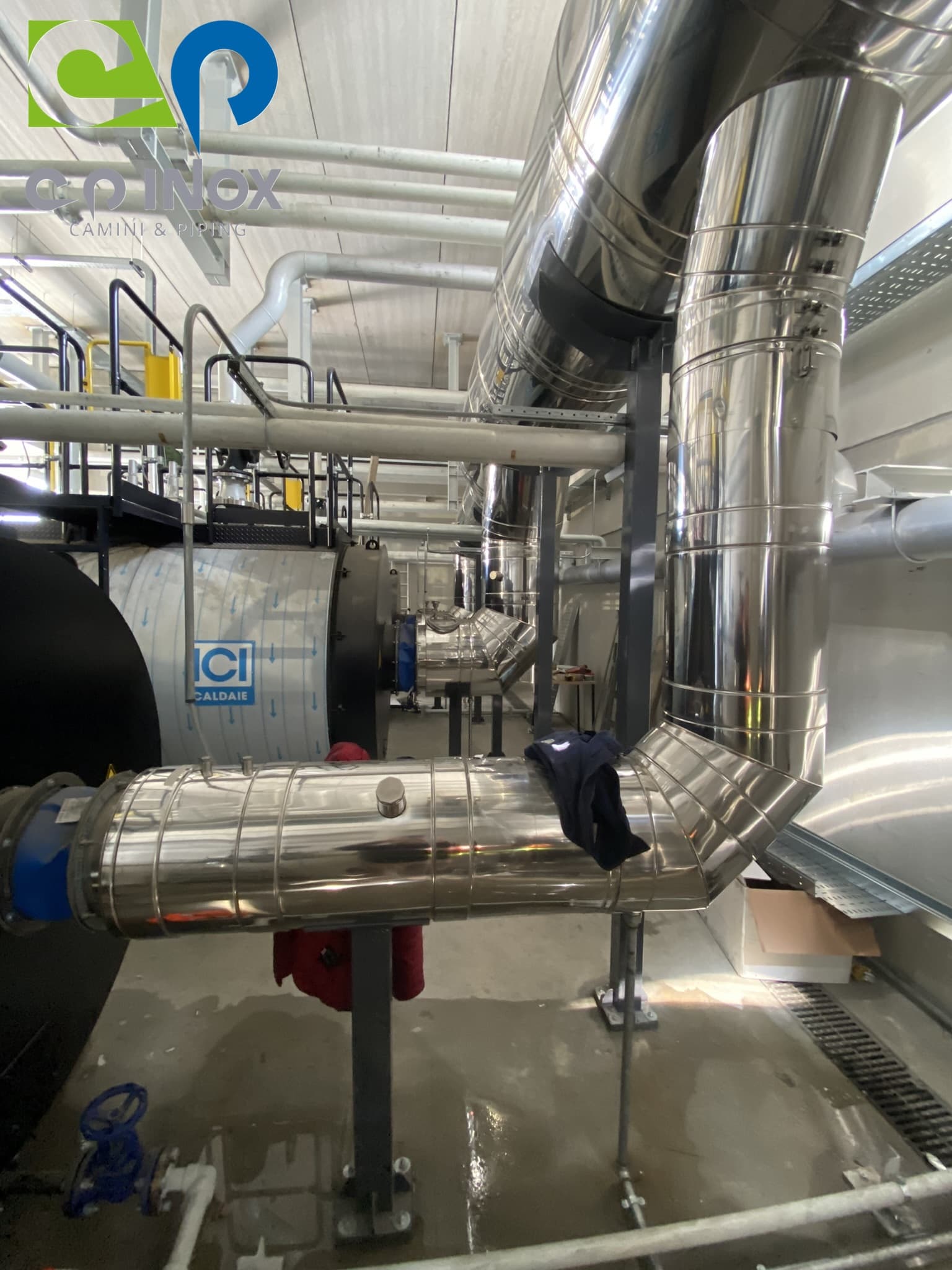

•N° 2 Canali da fumo doppia parete modello AN ISO50 K-H1-G DN550
•N° 1 Canale da fumo doppia parete modello AN ISO50 K-H1-G DN300
•N° 1 Collettore fumi doppia parete modello AN ISO50 K-H1-G DN900

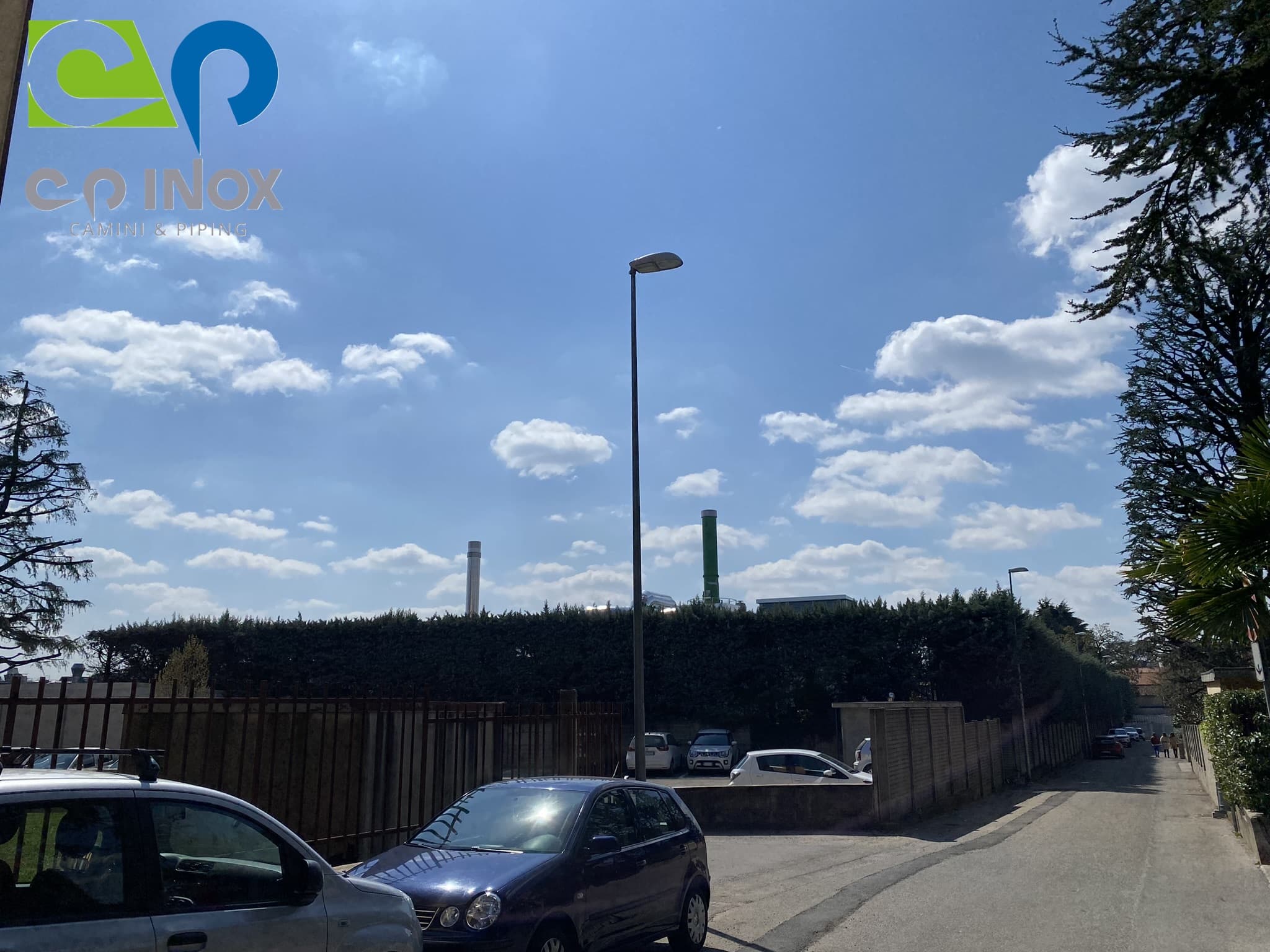

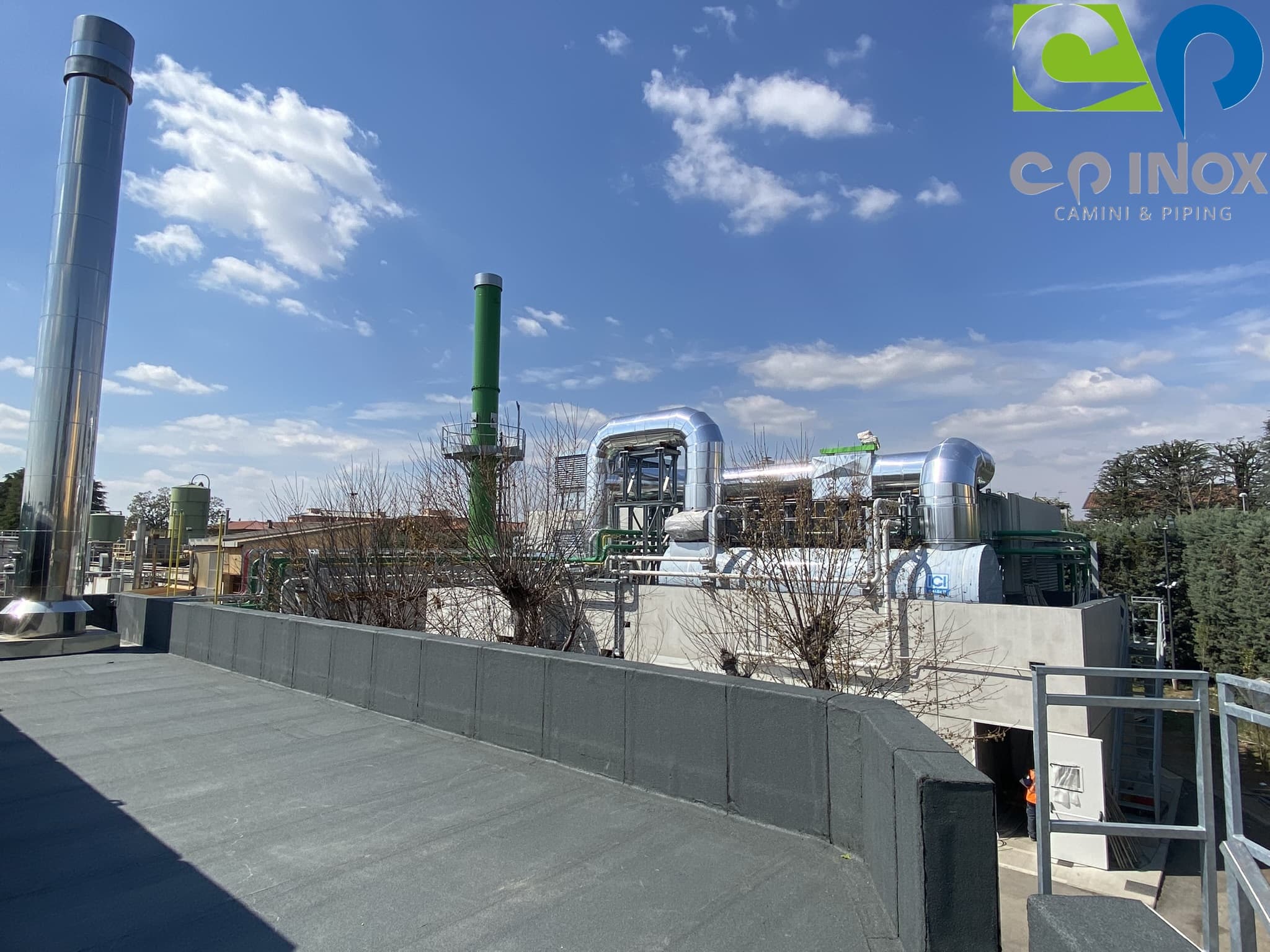

•N° 1 Ciminiera autoportante CR con condotto interno portante in AISI 316
•Parete portante interna : DN 850
•Coibentazione : 50 mm
•Parete esterna : DN 950
•Sviluppo : 17,9 mt
La fornitura è stata completata con lo studio e la realizzazione delle carpenterie di sostegno realizzate in SJ235 verniciato nero.
IMPIANTO DI TRIGENERAZIONE

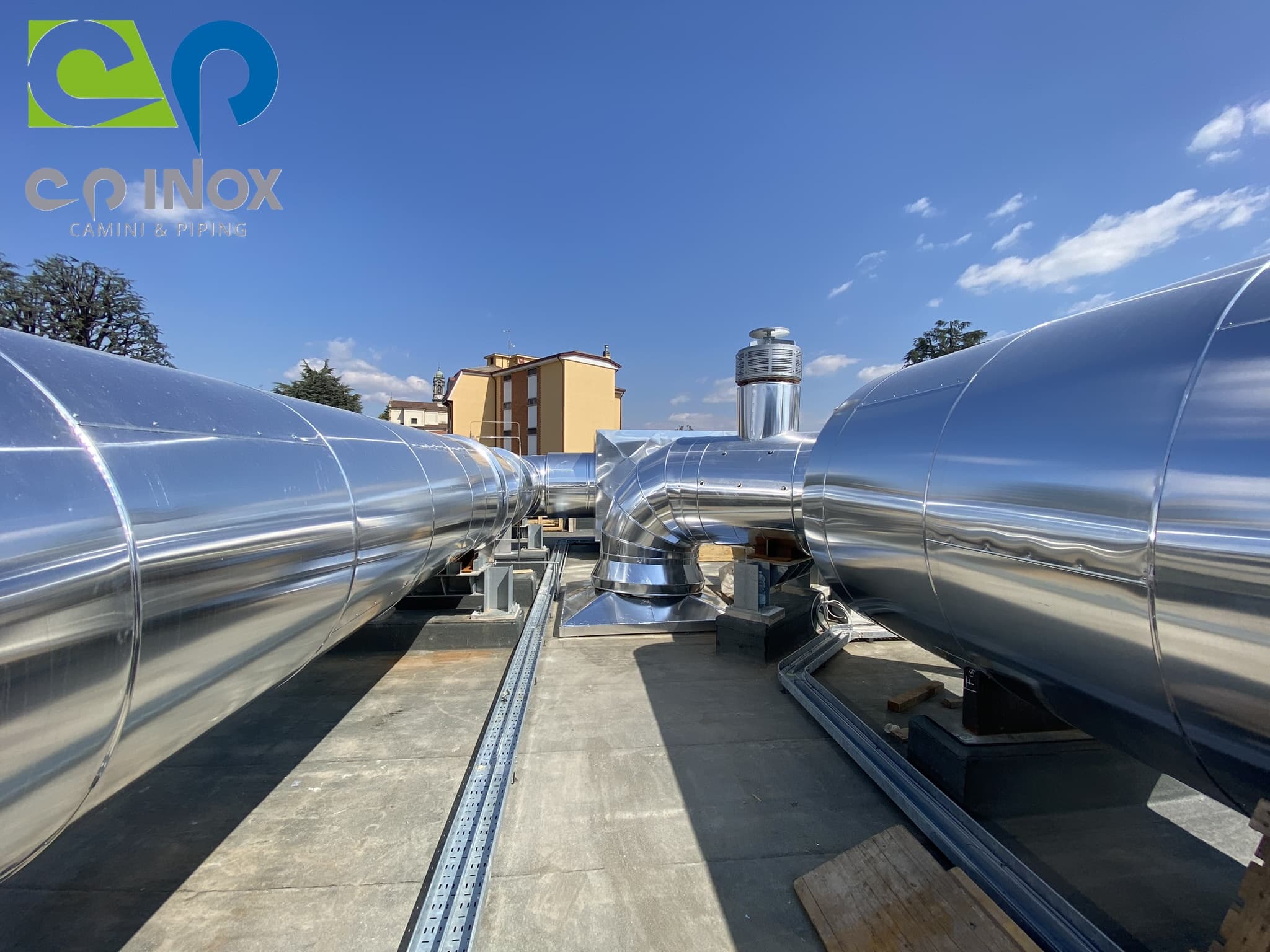

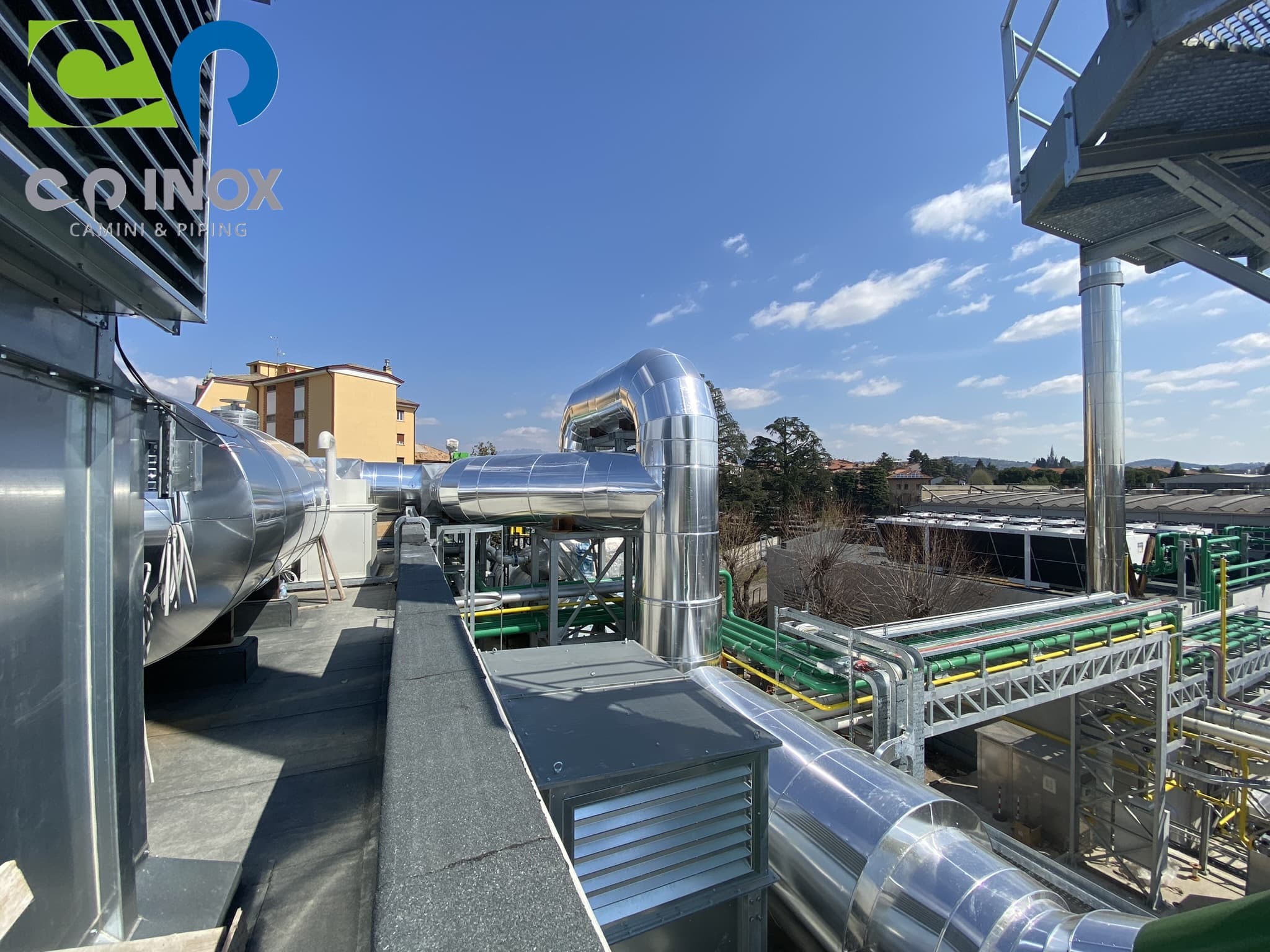

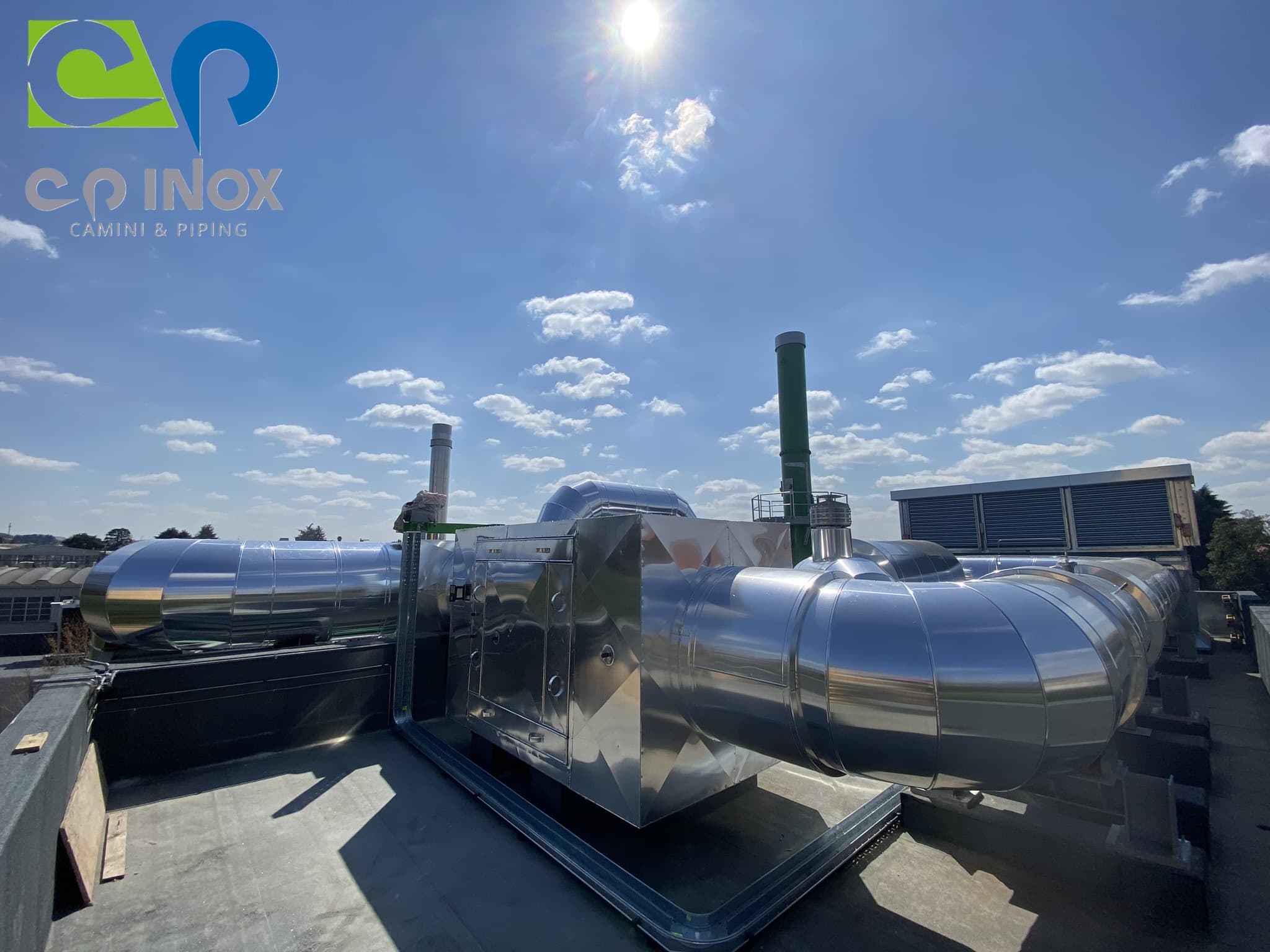

Fornitura ed installazione della linea fumi DN800 e DN900 di collegamento tra il motore ed i macchinari (Silenziatori, Scr, Caldaia di recupero, ecc) realizzata in acciaio CORTEN per la parte in alta temperatura ed AISI 304 per la parte a bassa temperatura. I componenti della linea sono stati realizzati presso le nostre officine ed installati in opera da personale qualificato.
La linea fumi è stata completata con la fornitura dei giunti di compensazione metallici, guarnizioni adatte all’utilizzo, bulloneria necessaria e carpenterie di appoggio della linea ai punti di sostegno forniti dal cliente.

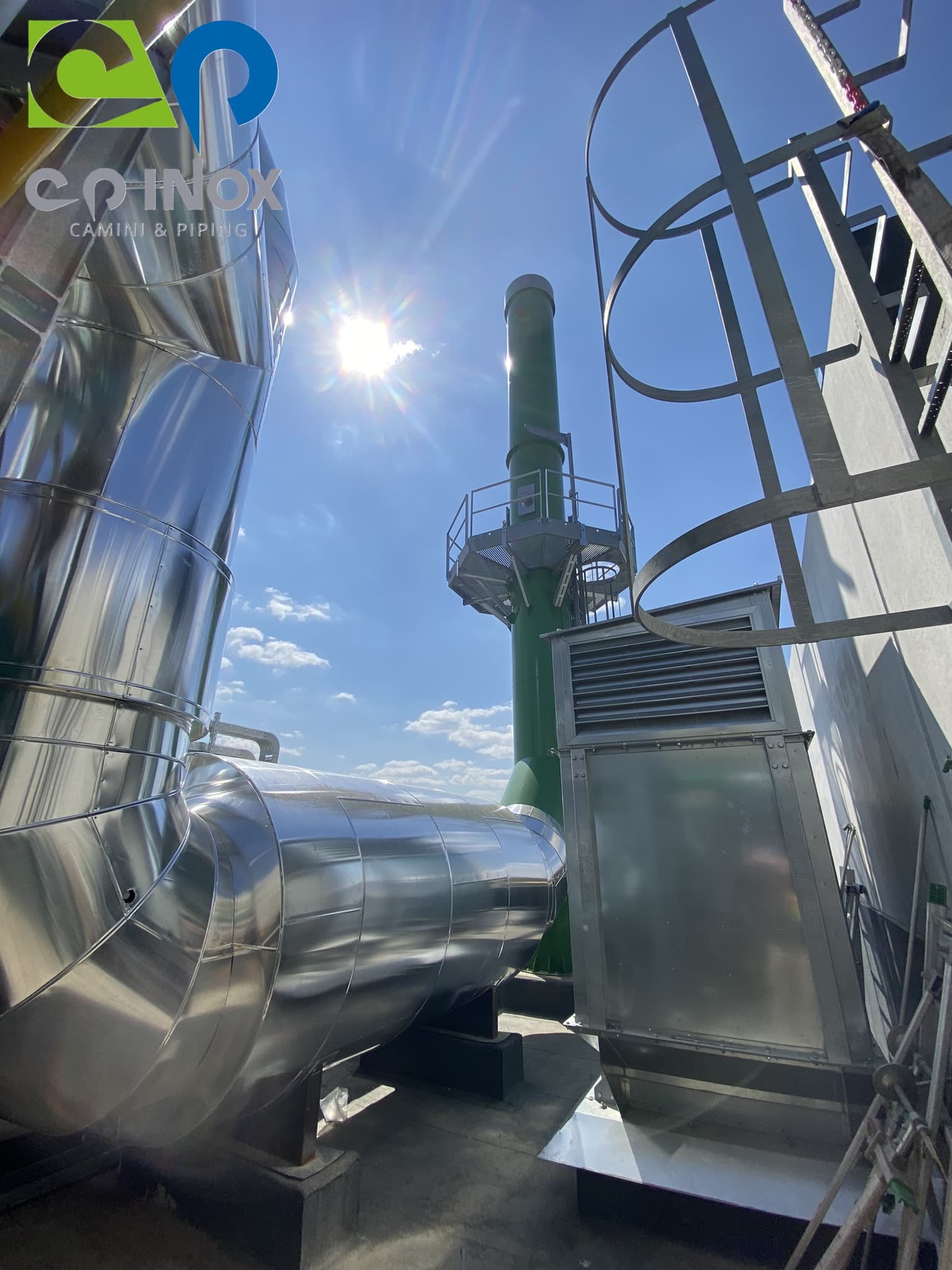

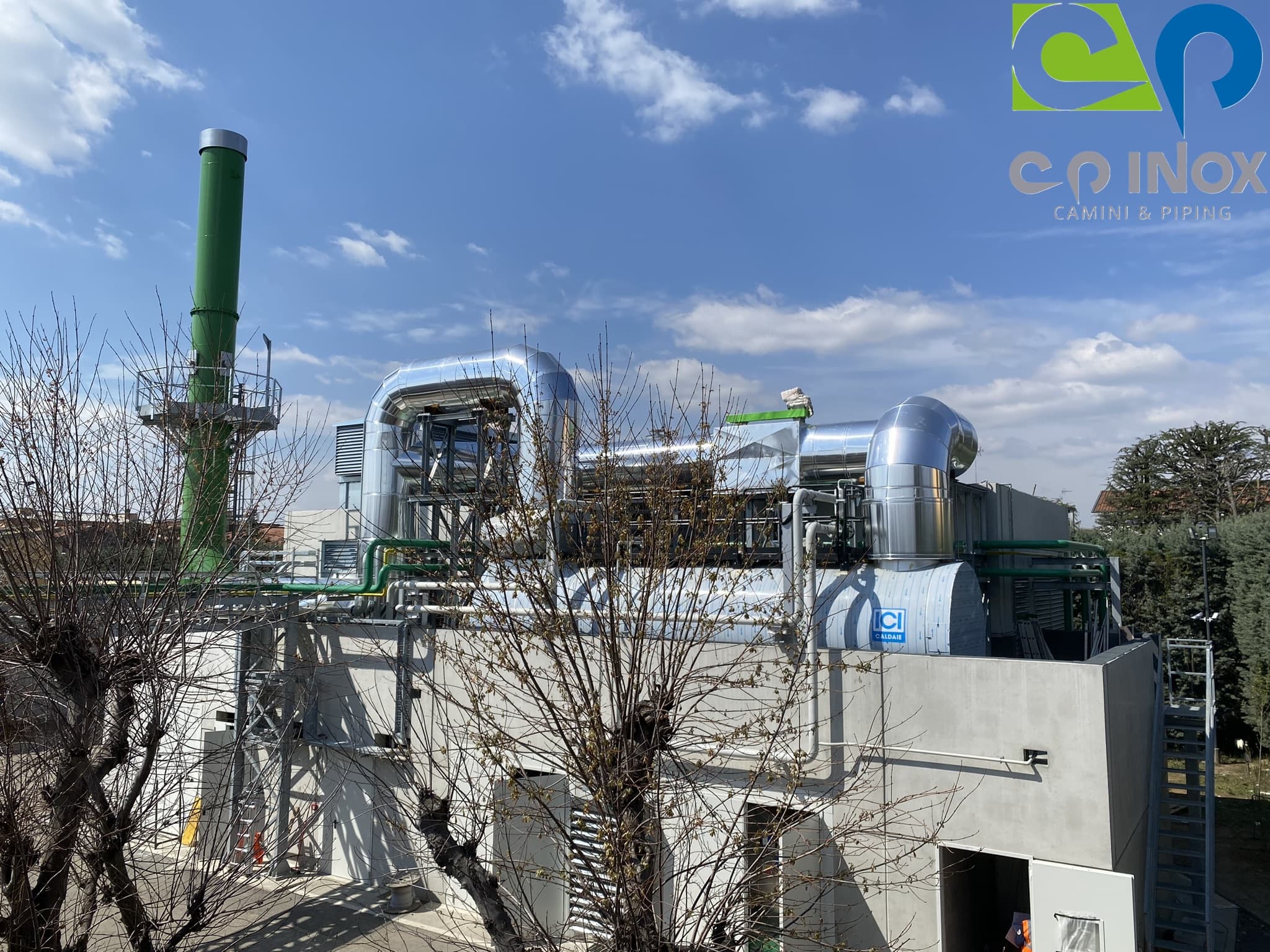

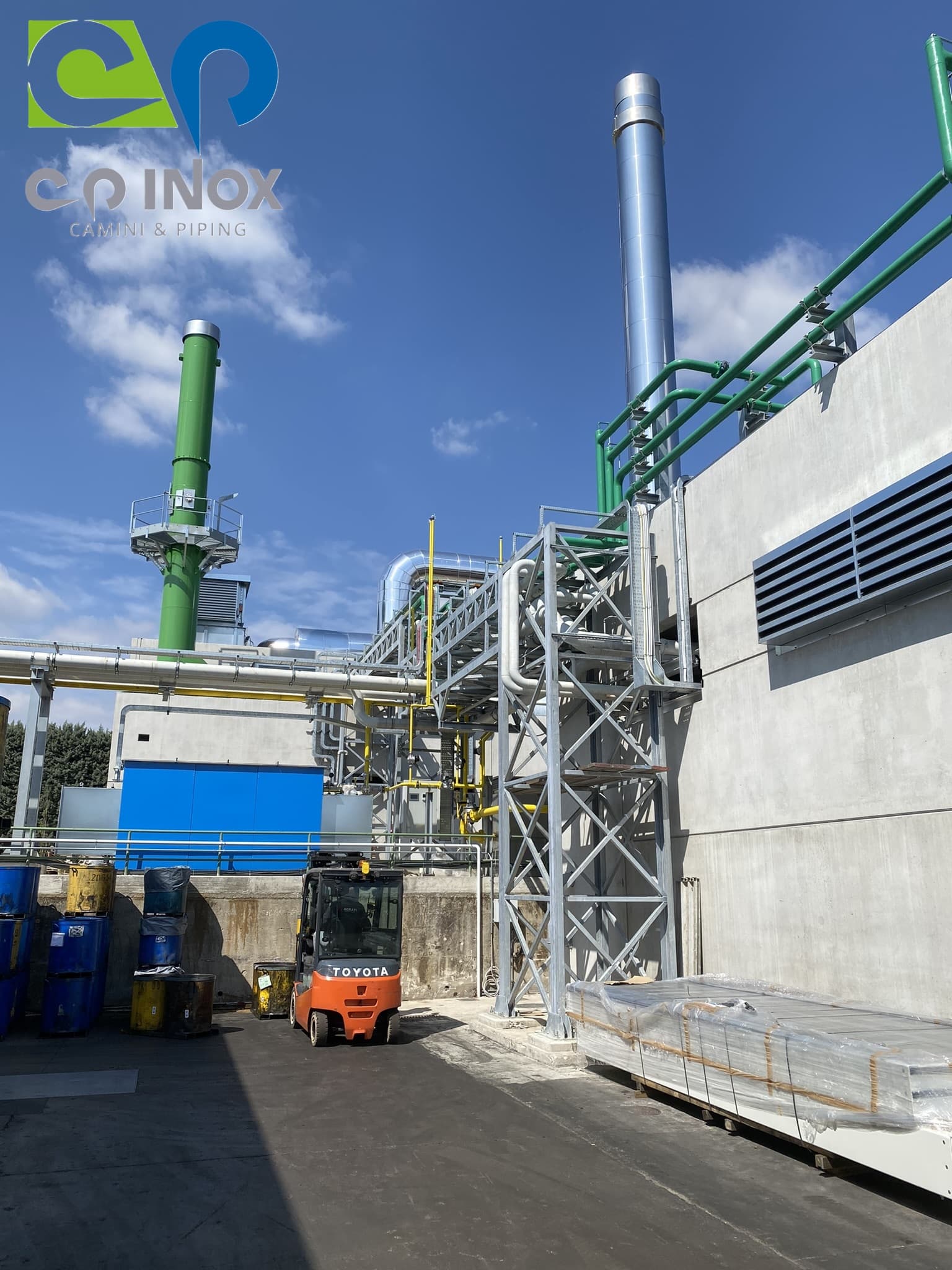

Fornitura e posa in opera di ciminiera autoportante modello FR, fusto portante esterno, con inserito condotto in acciaio INOX con le seguenti caratteristiche:
•Fusto portante : DN 1100
•Condotto interno : DN 900
•Sviluppo : 14 mt
Completa di piattaforma, prese campionamento SME e ARPA.
La progettazione è stata realizzata interamente in 3D per interfacciarsi con quanto fornito dal cliente ed evidenziare le possibili interferenze.
