Installazione ciminiere autoportanti
Marcatura CE
L'obbligatorietà della marcatura CE è imposta a livello europeo dall'RPC per garantire i requisiti di salute e sicurezza. Le più importanti norme che CP Inox si impegna a rispettare per l’installazione delle ciminiere autoportanti sono:
- EN 13084-7: relativa alla marcatura CE delle ciminiere autoportanti con condotto fumi metallico.
EN 1090-1: relativa alla marcatura CE dei componenti strutturali metallici.
La dichiarazione attesta l’impegno di CP Inox a:
- rispettare tutti i requisiti specificati nelle normative di riferimento;
- stabilire controlli di qualità sulle materie prime e nei processi produttivi;
- sottoporre i prodotti finiti a controlli di qualità approfonditi;
- superare periodicamente audit di controllo.
Requisti generali
CP Inox, come indicato nella parte 1 della norma EN 13084, rispetta nel corso dell’installazione i seguenti requisiti generali:
- la distanza tra i supporti laterali superiore a 4 m;
- l’altezza sopra il fissaggio strutturale più alto maggiore di 3 m;
- la distanza orizzontale tra edificio e camino superiore a 1 m;
- camini fissati a pali o strutture.
Tipologie Camino
CP Inox offre quattro diverse tipologie di camino.

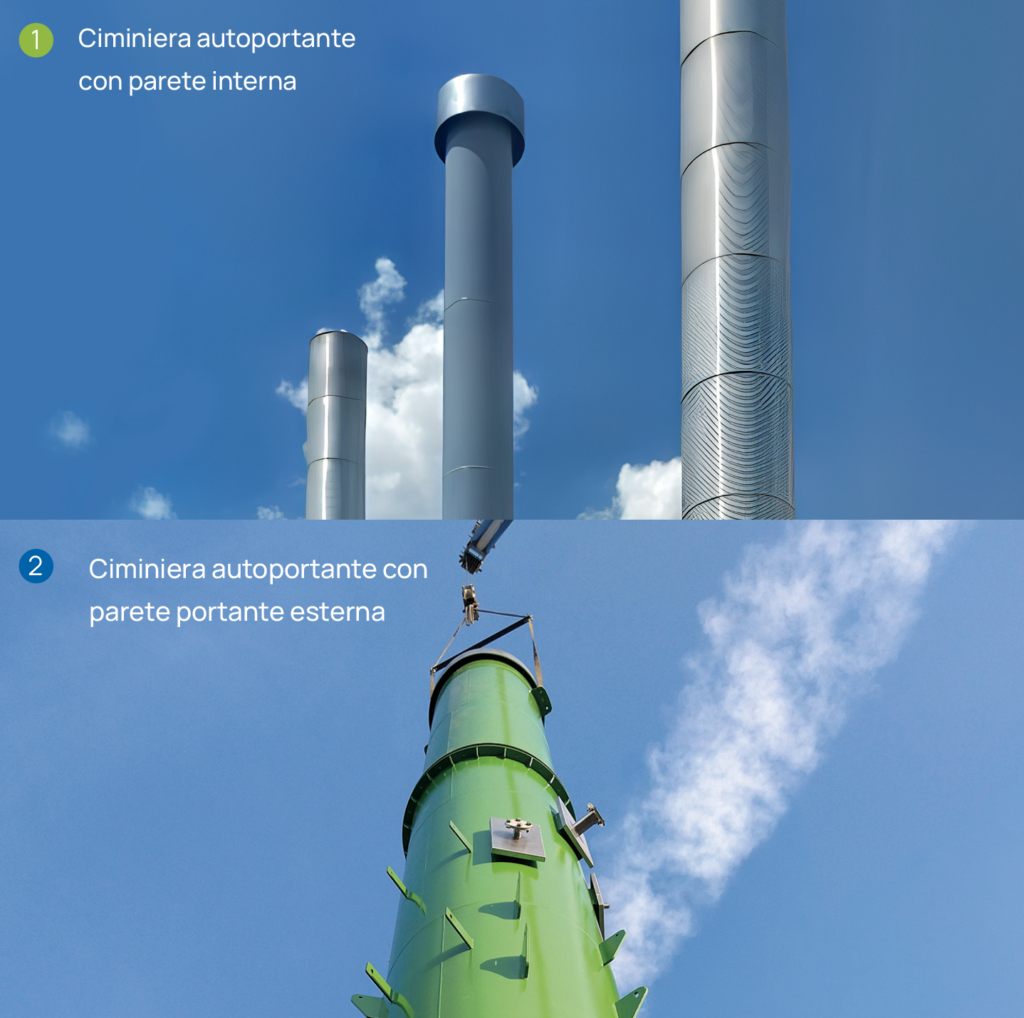

Ciminiera autoportante con parete interna: condotto portante interno a contatto dei fumi, coibentazione e rivestimento esterno.
Ciminiera autoportante con parete portante esterna: condotto portante esterno con all’interno un condotto a contatto con i fumi.
Ciminiera multi-condotto: condotto portante esterno con inserimento di più condotti per l’evacuazione dei fumi.
Torri di ventilazione: torri di ventilazione per il ricircolo dell’aria.
Dati scelta camino
CP Inox offre quattro diverse tipologie di camino.
Ciminiera autoportante con parete interna: condotto portante interno a contatto dei fumi, coibentazione e rivestimento esterno.
Ciminiera autoportante con parete portante esterna: condotto portante esterno con all’interno un condotto a contatto con i fumi.
Ciminiera multi-condotto: condotto portante esterno con inserimento di più condotti per l’evacuazione dei fumi.
Torri di ventilazione: torri di ventilazione per il ricircolo dell’aria.
Dati scelta camino (infografica)
Per suggerire al cliente una scelta consapevole del camino, CP Inox tiene conto di due dati fondamentali.
- La località di installazione: velocità del vento,categoria del terreno, altitudine, temperatura ambiente,
- Dati del generatore: tipo di generatore, combustibile, potenza, rendimento, portata dei gas, temperatura dei gas, tiraggio richiesto e/o sovrapressione, diametro della connessione.
Scelta della tipologia ciminiera autoportante
| Ciminiera autoportante | EN 13084 - 7 | T 400 | H0 | W | L20 | 1.4571 | G |
Nella scelta della tipologia di ciminiera autoportante CP Inox considera fondamentali quattro parametri:
- resistenza al fuoco da fuliggine [G];
- tipologia di funzionamento ad umido a secco [W];
- temperatura massima di funzionamento in continuo [T];
- tipologia di attacco chimico e durata ciminiera [L].
Scelta dei materiali
Nella scelta del materiale CP Inox si affida alla tabella 4 della EN13084-7, in cui si distinguono:
- Acciai ferritici
- Acciai CORTEN
- Acciaio speciali per alte temperature
- Acciaio INOX 304
- Acciaio INOX 316 Ti
- Acciaio INOX 316 L
- Acciaio IONC 316 L
- Acciaio INOX 904 L
Temperatura di contatto
La temperatura sulla superficie esterna delle zone della ciminiera:
- non deve essere superiore ai 50°C;
- l’aumento non deve essere superiore di 10 K.
Se questi requisiti non sono soddisfatti, CP Inox provvede a installare un dispositivo di protezione.
La temperatura dell’aria nello spazio accessibile nella struttura di contenimento ed il rivestimento del condotto:
- non deve superare i 40 °C;
- l’aumento non deve essere superiore di 10K.
Tipologia ancoraggio a terra
Fissaggio con gabbia di ancoraggio: prevede la realizzazione di un plinto di fondazione in CLS armato. CP Inox suggerisce questa soluzione per velocità e facilità di installazione della ciminiera, tuttavia comporta un maggior tempo di maturazione CLS ed elevati costi per plinto di fondazione.
Fissaggio con tassello chimico: CP Inox fornisce tasselli di ancoraggio alla platea con ancorante chimico per garantire la corretta tenuta. Questo sistema comporta minori costi edili ma maggiori costi di posa.

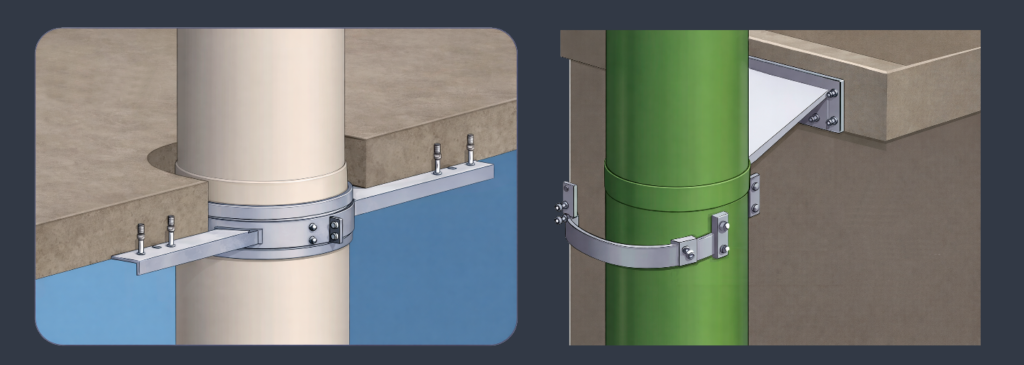

Tipologia vincolo intermedio
Fissaggio a soffitto - Fissaggio a parete
Damper
Le ciminiere sono suscettibili al fenomeno di distacco di vortici (Vortex Schedding), provocato dall’effetto dinamico generato dal vento, con conseguente cedimento. In questo caso CP Inox suggerisce di installare un sistema di smorzamento delle vibrazioni (damper), realizzato per minimizzare il carico sulla struttura, garantendo stabilità.

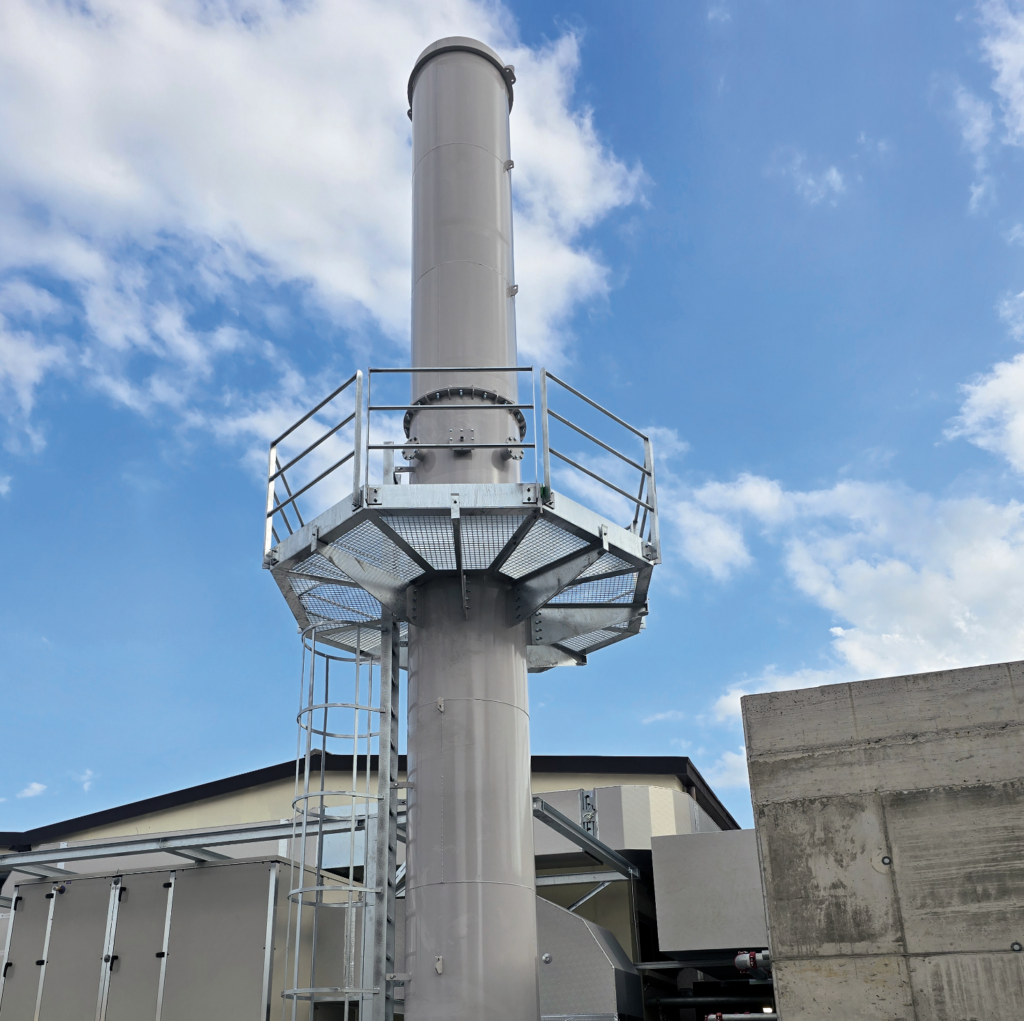

Piattaforma
Le piattaforme devono seguire i requisiti e le dimensioni delle norme EN 13084-1, EN 13284-1 e EN ISO 14122-2.
Gli elementi che compongono la piattaforma sono realizzati in acciaio al carbonio con finitura verniciata o zincata a caldo. Le ringhiere vengono invece costruite da CP Inox con profili in tubolare tondo, mentre il pavimento con griglia metallica antiscivolo.
Scale
Le scale devono seguire i requisiti delle norme EN 13084-1, EN ISO 14122-4 e NF E85-016. Se la scala ha una lunghezza superiore a 10 m verrà prodotta in più sezioni di massimo 6 m. CP Inox offre due soluzioni:
con gabbia di sicurezza:
senza gabbia di sicurezza:
